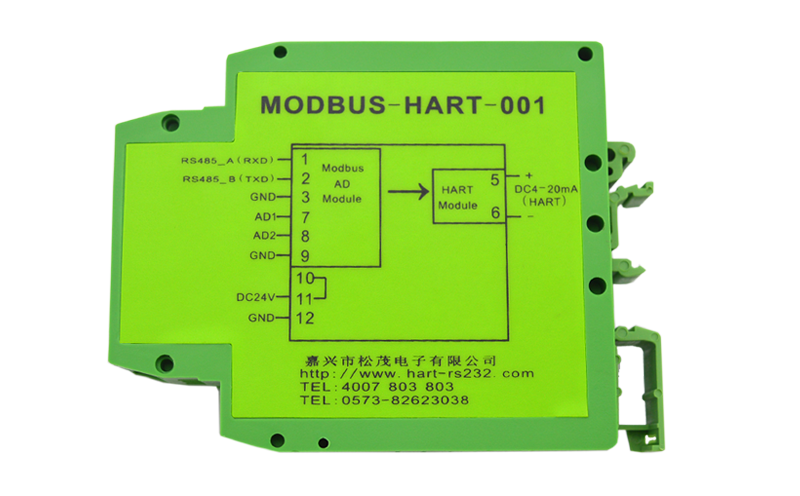

MODBUS-HART以高檔ARM單片機為核心，由高精度運算放大器、接口芯片、輸入輸出回路等組成，并且嵌入HART調制解調芯片，具有性能穩定、性價比高等特點。
MODBUS-HART通過RS485接口與具有MODBUS-RTU通訊功能的設備進行通訊，能夠把設備中的數據轉換成HART設備變量輸出，并且支持4～20mA電流輸出。
MODBUS-HART硬件結構設計完全符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作，為您的設備提供了高質量保證。

1. 產品性能
● 兩路模擬量采集功能。
● 一路RS485/RS232通訊接口。
● 可以設置模擬量程、零點等。
● 本地可以查詢和設置所有運行參數。

2.主要參數

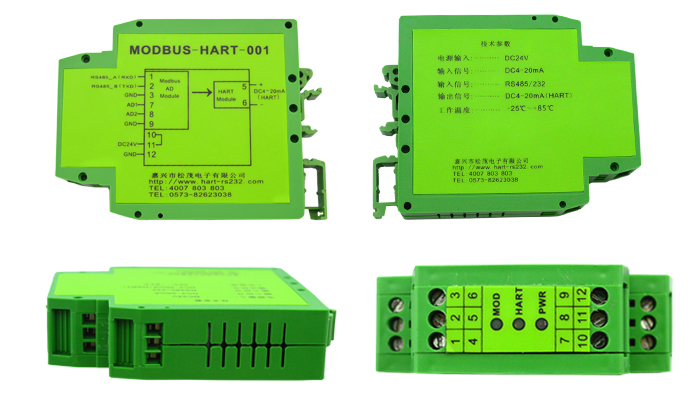

● 外殼尺寸：長96 mm × 寬80 mm × 高25 mm。
● 工作環境溫度：-25℃～+85℃。
● 相對濕度：10%～80%。
● 電源輸入電壓：DC 24V。
● 輸入信號：DC 4～20mA。

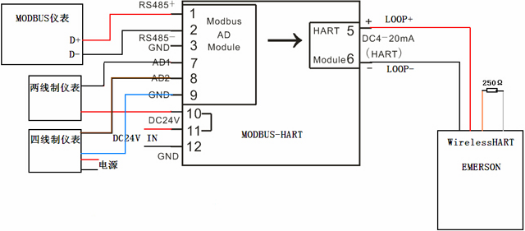

3.接線圖

4.產品應用

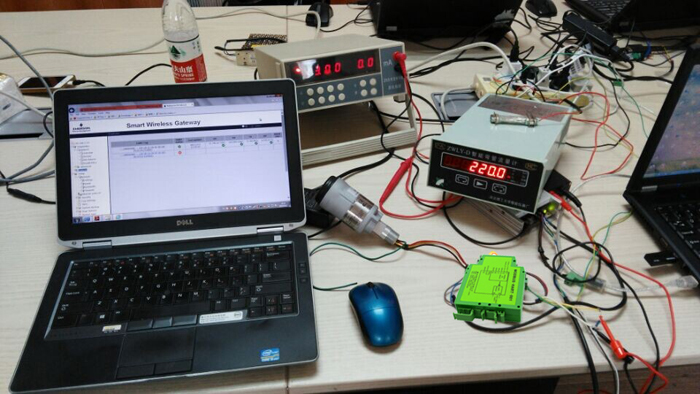

1.MODBUS-HART與大拇指儀表通訊應用
